Un teodolite rudimentale
| L’acchiapparaggi è uno strumento costituito, nella sua versione
più semplice, da un tubo di cartone aperto ai due lati e fissato ad un sostegno verticale
in modo da poter ruotare in un piano verticale; lo stesso sostegno può ruotare in un
piano orizzontale. Le rotazioni possono essere misurate mediante indici mobili su carta
millimetrata polare o su goniometri. |
 |

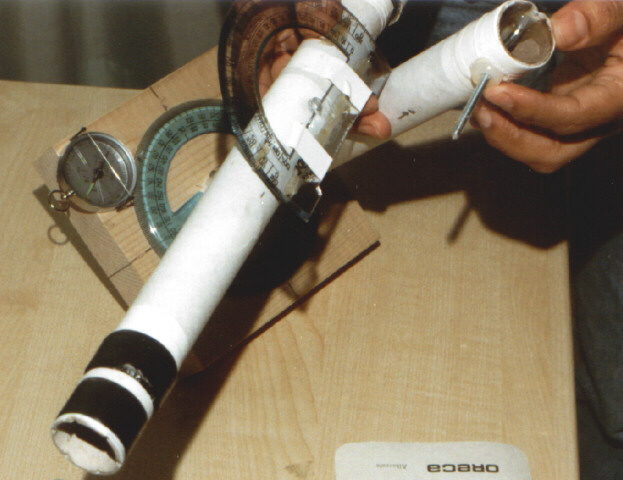

La versione nella foto allegata è realizzata con i seguenti materiali:
 | base di legno di abete 15cm x 15cm x 3cm con foro centrale di diametro
3cm; |
| due tubi di cartone ricavati da confezioni di pellicola trasparente per
alimenti (33cm di lunghezza e 3cm di diametro); |
 |
| un chiodo da 8cm, due chiodini sottili; |
| una vite sottile con dado a farfalla e rondelle in plastica; |
| un goniometro giro e uno piatto; |
| una bussola di tipo economico e di dimensioni ridotte; |
| nastro isolante e nastro biadesivo. |
|
Per il montaggio è stato necessario ricorrere al falegname
per la foratura della base, eseguita con trapano a colonna per garantire la verticalità
del sostegno (è l’ unico intervento esterno necessario per la realizzazione del
dispositivo).
 |
Sulla base di legno è stato fissato un goniometro giro, centrato
rispetto al foro. E’ opportuno effettuare il centraggio, contornando il goniometro
con la matita e segnando il centro, prima di far eseguire la foratura. |
Sulla base vengono tracciate due rette perpendicolari e
passanti per il centro del goniometro e per lo zero dello stesso (0°, 90°, 180°,
270°); tali rette vengono prolungate anche lungo le pareti laterali della base, servendo
in tal modo da riferimento direttamente a terra.
| Sempre sulla base viene fissata una bussola con il nord allineato con
lo zero del goniometro; come ulteriore riferimento vengono fissati due chiodini
lateralmente alla bussola e alla stessa distanza dal bordo anteriore della base (quello
con lo zero del goniometro); tra i due chiodini viene teso un sottile filo di nylon (tipo
usato per la pesca), con il quale è possibile allineare l’ ago della bussola. |
 |
Il tubo che fa da sostegno è stato semplicemente inserito nel foro
della base, previo qualche giro di nastro adesivo per regolare al meglio la stabilità del
sostegno, salvaguardando al tempo stesso la possibilità di rotazione dello stesso.
 |
Alla base del tubo di sostegno è stato inserito un chiodo passante,
che fa da indice, fissato con nastro adesivo e collante siliconico a caldo (applicato con
pistola elettrica). I due tubi di cartone sono stati collegati
mediante una vite passante con occhiello e dado a farfalla per consentire la regolazione
dell’ inclinazione. |
 |
| Un secondo goniometro, piatto, è stato
fissato al tubo acchiapparaggi; l’indice è posto sul tubo di sostegno, mentre
è il goniometro che ruota nel piano verticale, solidale col secondo tubo. |
 |
Il goniometro è stato fissato al tubo
allargando (con un chiodo caldo) il forellino di centraggio e facendolo attraversare dalla
stessa vite che tiene il tubo al sostegno. |
| Il dispositivo è poco stabile nel punto in cui il tubo acchiapparaggi
è imperniato sul tubo di sostegno a causa del cedimento del cartone e dello scarso
attrito che però può essere aumentato mediante un dischetto di silicone tra i due tubi. |
 |
|
